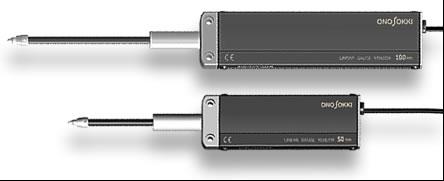

| GS5050/5100/GS5051/5101寬量型傳感器產品展示 |
 |
| 產品名稱： |
GS5050/5100/GS5051/5101寬量型傳感器
|
| 制 造 商： |
小野(ONO SOKKI) |
| 產品種類： |
測量?jī)x器 |
| 所屬行業： |
模具及五金制造行業
其它
|
| 產品簡介： |
寬量程型● 使用滾珠軸承式機構● 新型號增加量程100 mm，分辨率1 μm機型● 安裝時，設置位置與測量桿端點的距離和GS-5011相同。 |
|
GS5050/5100/GS5051/5101寬量型傳感器詳細內容 |
|
|
GS-5050 |
GS-5100 |
GS-5051 |
GS-5101 |
|
測量范圍 |
50 mm |
100 mm |
50 mm |
100 mm |
|
分辨率 |
10 μm |
1 μm |
|
顯示精度（20 ℃時） |
10 μm |
12 μm |
4 μm |
5 μm |
|
最大響應速度 ※1 |
1(4) m/s |
0.3(1.2) m/s |
|
測量壓力（向下）※2 |
3 N 以下 |
5.5 N 以下 |
3 N 以下 |
5.5 N 以下 |
|
測量壓力調整范圍（選配功能）※2 |
|
|
滑動耐久次數 |
1500 萬次 |
|
保護等級（不含接插頭部份） |
IP5X |
|
測量桿徑 |
φ15 mm+0-0.009 |
|
電源 |
DC 4.5 V～DC 5.5 V |
|
工作電流（使用DC 5 V） |
120 mA 以下 |
|
信號輸出（使用DC 5 V） |
2相方波信號 相位差 90 °±20 °信號電壓 Hi： 4.5 V 以上 Lo： 0.4 V 以下 |
|
輸出阻抗 |
約 22 Ω |
|
耐振（未通電時）※3 |
147 m/s2 3軸各方向（各75分鐘） 10 Hz 到 150 Hz 掃頻加振 10次重復 |
|
耐沖擊（未通電時）※3 |
1470 m/s2 3軸各方向 ±X,Y,Z各3次 正弦半波沖擊 作用時間 6 ms |
|
使用溫度范圍 |
0 ℃～40 ℃ |
|
保存溫度范圍 |
-10 ℃～55 ℃ |
|
電纜長度 |
約 4.9 m |
|
重量（包含電纜，接插頭） |
約 570 g |
約 655 g |
約 570 g |
約 655 g |
|
附屬品 |
使用說明書，板手 |
※1 使用本公司的計數器時，（ ）內為使用DG-4140/ DG-4160/ DG-4190/ DG-5100/ DG-3000時的數據。
※2 向上方向使用時，測量桿有可能不能完全復位。
※3 測量中的耐振耐沖擊性能，規格表所示的性能值不與保證。
※4 信號電纜的切斷，連接，改造時，將不符合CE規格。 |
