| 輸入部 |
|
傳感器輸入信號 |
2相（位相差90°）正弦波信號 |
| 適用傳感器 |

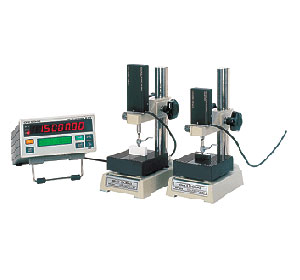

HS-3412/3425 位移傳感器 |
| 顯示部 |
|
主（MAIN）顯示器 |
紅色分段 LED、字符高 14 mm |
|
副（SUB）顯示器 |
LCD 模塊、顯示文字數 16 字符 × 2 線 |
|
狀態顯示部 |
比較器判定的結果顯示：UP（紅）、OK(綠)、LO（紅) |
| 功能 |
|
顯示分辨率轉換功能 |
分辨率（0.05 μm / 0.1 μ m / 0.5 μm）轉換 |
|
系數功能 |
設定范圍：0.00001 ～ 9.99999 |
|
偏置功能 |
測量范圍：0 ～ ±9999999 |
|
峰值保持功能 |
最大、最小、范圍 （ 最大 – 最�。� |
|
比較器功能 |
LO：LOWER 設定值≧計數值
OK：LOWER設定值＜計數值＜UPPER設定值
UP：UPPER設定值≦計數值
輸出形式：光耦合輸出
最大容量：DC 30 V、40 mA
更新時間：30 ms 之內 |
| 外部控制信號輸入 |
|
輸入信號的形式 |
電壓輸入： Hi 電平 = ＋4 ～ 5.25 V、LO電平= 0 ～ ＋1 V |
| 無電壓觸點輸入 |
開路電壓：5.25 V 以下 |
|
信號種類 |
偏置、保持、比較器、峰值保持 |
| RS-232C |
|
|
與計算機通信及向DPU-414（專用打印機）輸出打印數據 |
|
波特率 |
2400/4800/9600 bps |
| 一般規格 |
|
電源 |
專用 AC 適配器 |
|
消耗電流 |
1 A 以下（在 DC 9 V時） |
|
使用溫度范圍 |
0 ～ 40℃ |
|
外形尺寸 |
144（W) X 72（H) X 180（D) mm |
|
重量 |
約 1.5 kg |
| 附件 |
專用AC適配器、臺座墊、橡膠墊、接線端座套 |
| 選購件 |
DPU-414打印機（附RS-232C專用電纜）
AX-5022 RS-232C電纜 （PC専用，2 m）
AA-3301 面板安裝工具 |
