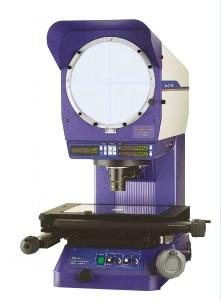

特點：
新型帶有高NA鏡頭的光學系統在表面照明時可呈現更明亮更清晰的屏幕圖象,三鏡頭安裝標配一個10X鏡頭,此外有四種投影鏡頭(5X,20X,50X,100X)可供選擇
性能參數
|
型號 |
PJ-H30-505B |
PJ-H30-1010B |
PJ-H30-2010B |
PJ-H30-2017B |
PJ-H30-3017B |
|
貨號 |
PJ-H30E型 |
303-701 |
303-702 |
303-703 |
303-704 |
303-705 |
|
PJ-H30A型 |
303-711 |
303-712 |
303-713 |
303-714 |
303-715 |
|
PJ-H30B型 |
303-721 |
303-722 |
303-723 |
303-724 |
303-725 |
|
PJ-H30D型 |
303-731 |
303-732 |
303-733 |
303-734 |
303-735 |
|
XY工作臺行程范圍 |
|
50×50mm |
100×100mm |
200×100mm |
200×170mm |
300×170mm |
|
精度 |
(3+0.02L)um,L為測量長度 |
|
測量方法 |
線性編碼器 |
線性編碼器 |
線性編碼器 |
線性編碼器 |
線性編碼器 |
|
速滑功能 |
X軸和Y軸 |
X軸和Y軸 |
X軸和Y軸 |
X軸和Y軸 |
X軸和Y軸 |
|
XY工作臺面尺寸 |
300×240mm |
300×240mm |
350×280mm |
410×342mm |
510×342mm |
|
XY工作臺有效范圍 |
180×150mm |
180×150mm |
250×150mm |
270×240mm |
370×240mm |
|
工作臺玻璃定貨號 |
384111 |
381952 |
381952 |
381592 |
384261 |
|
旋轉功能 |
±3° |
±3° |
±3° |
±5° |
±5° |
|
最大工件負載 |
10Kg |
10Kg |
10Kg |
15Kg |
15Kg |
|
備注 |
E型:帶有固定屏幕 |
|
A型:帶有量角器屏幕 |
|
B型:帶有量角器屏幕和內置Optoeye邊緣傳感器 |
|
D型：帶有量角器屏幕 內置Optoeye邊緣傳感器和電動調焦 | |
