| Surftest Extreme(超級表面粗糙度測量儀)SV-3000CNC/SV-M3000CNC產品展示 |
 |
| 產品名稱： |

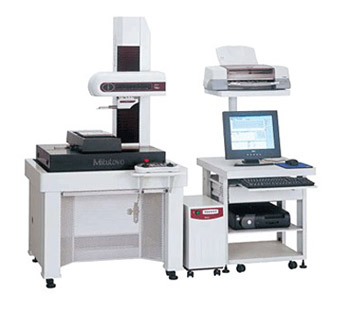

Surftest Extreme(超級表面粗糙度測量儀)SV-3000CNC/SV-M3000CNC
|
| 制 造 商： |
三豐(MITUTOYO) |
| 產品種類： |
三豐量具儀器 |
| 所屬行業： |
電子及電路板工業
模具及五金制造行業
|
| 產品簡介： |
|
|
Surftest Extreme(超級表面粗糙度測量儀)SV-3000CNC/SV-M3000CNC詳細內容 |
| 特點 |
| ·高精度CNC表面粗糙度/形狀測量儀，一機二用：可進行表面粗糙度和形狀/輪廓測量。 |
| ·每軸驅動速度最高可達200mm/秒，實現高速定位，滿足多輪廓/多工件的測量任務。 |
| ·帶α軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。 |
| ·帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。 |
| ·SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺，可提高寬/窄范圍測量精度和Z1軸分辨率。 |
| ·通過同時控制X軸和Y軸的方法，可實現傾斜平面的測量。 |
| ·通過簡單的一次性操作，可更換形狀/輪廓測量裝置與表面粗糙度測量裝置，并且，不必對連接電纜重新布線。 |
| ·由于Z1軸檢測器內置了防撞器，當檢測器主體即將碰撞工件或夾具時，檢測器將自動停機。 |
| ·配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辯認，輕松操作。 |
| ·通過USB與數據處理/分析器通信 |
| 基座尺寸(WxH)： |
750x600mm |
| 基座材料： |
花崗巖 |
| 重量 |
240kg, 250kg(高立柱型) |
| 電源： |
100-240VAC±10%,50/60HZ |
| 能耗： |
500W(主機) |
| X1軸 |
| 測量范圍： |
200mm |
| 分辨率： |
0.05μm |
| 檢測方法： |
反射型線性編碼器 |
| 驅動速度： |
200mm/s(最大CNC);0-60mm/s(操縱桿) |
| 測量速度： |
0.02-2mm/s |
| 移動方向： |
向后 |
| 直線度： |
0.5μm/200mm |
| α軸 |
| 傾角： |
-45°至+10° |
| 分辨率： |
0.000225° |
| 傾斜速度： |
6°/s |
| Z2軸(立柱) |
| 垂直移動： |
300mm或500mm |
| 分辨率： |
0.05μm |
| 檢測方法： |
反射型線性編碼器 |
| 驅動速度： |
200mm/s(最大CNC）;0-60mm/s(操縱桿) |
| 檢測器(選件) |
| 范圍/分辨率： |
800μm/0.01μm,80μm/0.001μm,8μm/0.0001μm(使用測頭選件時,最大可達2400μm) |
| 測力： |
4mN或0.75mN(低測力型) |
| 測針針尖： |
金剛石,90°/5μmR(60°/2μmR:低測力型) |
| 類型： |
差動電感式 |
| 型號 |
SV-C3000CNC |
SV-C3000CNC |
SV-C3000CNC |
SV-C3000CNC |
| 貨號(100V-120V) |
525-521-1 |
525-522-1 |
525-523-1 |
525-524-1 |
| 貨號(200V-240V) |
525-521-2 |
525-522-2 |
525-523-2 |
525-524-2 |
| X1軸測量范圍 |
200mm |
200mm |
200mm |
200mm |
| Z2軸垂直移動 |
300mm |
300mm |
300mm |
300mm |
| Y軸工作臺裝置 |
—— |
—— |
已安裝 |
已安裝 |
| α軸裝置 |
—— |
已安裝 |
—— |
已安裝 |
| 花崗巖基座尺寸(WxD) |
750x600mm |
750x600mm |
750x600mm |
750x600mm |
| 尺寸(主機WxDxH) |
800x651x1000mm |
800x651x1000mm |
800x651x1000mm |
800x651x1000mm |
| 重量(主機) |
240kg |
240kg |
240kg |
240kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| 型號 |
SV-C3000CNC |
SV-C3000CNC |
SV-C3000CNC |
SV-C3000CNC |
| 貨號(100V-120V) |
525-541-1 |
525-542-1 |
525-543-1 |
525-544-1 |
| 貨號(200V-240V) |
525-541-2 |
525-542-2 |
525-543-2 |
525-544-2 |
| X1軸測量范圍 |
200mm |
200mm |
200mm |
200mm |
| Z2軸垂直移動 |
500mm |
500mm |
500mm |
500mm |
| Y軸工作臺裝置 |
—— |
—— |
已安裝 |
已安裝 |
| α軸裝置 |
—— |
已安裝 |
—— |
已安裝 |
| 花崗巖基座尺寸(WxD) |
750x600mm |
750x600mm |
750x600mm |
750x600mm |
| 尺寸(主機WxDxH) |
800x651x1200mm |
800x651x1200mm |
800x651x1200mm |
800x651x1200mm |
| 重量(主機) |
250kg |
250kg |
250kg |
250kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| 型號 |
SV-C4000CNC |
SV-C4000CNC |
SV-C4000CNC |
SV-C4000CNC |
| 貨號(100V-120V) |
525-621-1 |
525-622-1 |
525-623-1 |
525-624-1 |
| 貨號(200V-240V) |
525-621-2 |
525-622-2 |
525-623-2 |
525-624-2 |
| X1軸測量范圍 |
200mm |
200mm |
200mm |
200mm |
| Z2軸垂直移動 |
300mm |
300mm |
300mm |
300mm |
| Y軸工作臺裝置 |
—— |
—— |
已安裝 |
已安裝 |
| α軸裝置 |
—— |
已安裝 |
—— |
已安裝 |
| 花崗巖基座尺寸(WxD) |
750x600mm |
750x600mm |
750x600mm |
750x600mm |
| 尺寸(主機WxDxH) |
800x651x1000mm |
800x651x1000mm |
800x651x1000mm |
800x651x1000mm |
| 重量(主機) |
240kg |
240kg |
240kg |
240kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| 型號 |
SV-C4000CNC |
SV-C4000CNC |
SV-C4000CNC |
SV-C4000CNC |
| 貨號(100V-120V) |
525-641-1 |
525-642-1 |
525-643-1 |
525-644-1 |
| 貨號(200V-240V) |
525-641-2 |
525-642-2 |
525-643-2 |
525-644-2 |
| X1軸測量范圍 |
200mm |
200mm |
200mm |
200mm |
| Z2軸垂直移動 |
500mm |
500mm |
500mm |
500mm |
| Y軸工作臺裝置 |
—— |
—— |
已安裝 |
已安裝 |
| α軸裝置 |
—— |
已安裝 |
—— |
已安裝 |
| 花崗巖基座尺寸(WxD) |
750x600mm |
750x600mm |
750x600mm |
750x600mm |
| 尺寸(主機WxDxH) |
800x651x1200mm |
800x651x1200mm |
800x651x1200mm |
800x651x1200mm |
| 重量(主機) |
250kg |
250kg |
250kg |
250kg | |
