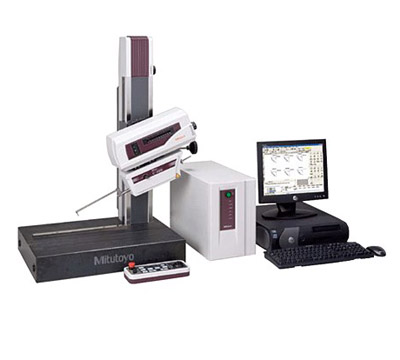

| Contracer (輪廓測量?jī)x) CV-3100 / CV-4100產品展示 |
 |
| 產品名稱： |
Contracer (輪廓測量?jī)x) CV-3100 / CV-4100
|
| 制 造 商： |
三豐(MITUTOYO) |
| 產品種類： |
三豐量具儀器 |
| 所屬行業： |
電子及電路板工業
模具及五金制造行業
|
| 產品簡介： |
|
|
Contracer (輪廓測量?jī)x) CV-3100 / CV-4100詳細內容 |
| 特點 |
| ·大幅度提高了驅動速度(X軸;80mm/s,Z2軸:20mm/s),近一步降低了總測量時間。 |
| ·為了在一定時段內維持儀器的直線度規格，三豐公司采用了具有極佳的耐摩擦性及穩定性的高硬度陶瓷導軌。 |
| ·大量的外周設備選件支持CNC模式，從而可以很容易實現CNC測量。 |
| ·驅動裝置(X軸)和立柱(Z2軸)中集成了高精度線性編碼器(Z2軸為ABS型)，從而提高了在垂直方向持續自動測量小孔和不易定位 |
| 工件的重復精度。 |
| ·X軸精度：±(0.8+0.01L)μm,Z1軸精度：±(0.8+|0.5H|/25)μm,針對高精度工件的測量所設計。(*CV-4100S4,H4,W4型:L為驅 |
| 動長度,H為測量高度) |
| ·CV-4100系列的驅動裝置集成了激光全息測微計檢測器，在Z軸(垂直方向)的窄/寬測量范圍內，提供卓越的精度和分辨率。 |
| X軸 |
| 測量范圍： |
100mm或200mm |
| 分辨率： |
0.05μm |
| 檢測方法： |
線性編碼器 |
| 驅動速度： |
0-80mm/s外加手動 |
| 測量速度： |
0.02-5mm/s |
| 測量方向： |
向前/向后 |
| 直線度： |
0.8μm/100inch,2μm/200mm;以X軸為水平方向上 |
| 指示精度(20°C時)： |
±(1+0.01L)μm(CV-3100S4,H4,W4) |
| ±(0.8+0.01L)μm(CV-4100S4,H4,W4) |
| ±(1+0.02L)μm(CV-3100S8,H8,W8) |
| ±(0.8+0.02L)μm(CV-4100S4,H8,W8) |
| *L=驅動長度 |
| 傾斜范圍： |
±45° |
| Z1軸(立柱,僅用于CV-2000) |
| 垂直移動： |
300mm或500mm |
| 分辨率： |
1μm |
| 檢測方法： |
ABSOLUTE線性編碼器 |
| 驅動速度： |
0-20mm/s外加手動 |
| Z1軸(檢測器) |
| 測量范圍： |
±25mm |
| 分辨率： |
0.2μm(CV-3100),0.05μm(CV-4100) |
| 檢測方法： |
線性編碼器(CV-3100),激光全息測微機(CV-4100) |
| 指示精度(20°C時)： |
±(2+|4H|/100)μm(CV-3100) |
| ±(0.8+|0.5H|/25)μm(CV-4100) |
| *H為水平位置上的測量高度 |
| 測針上/下運作： |
弧形運動 |
| 測針方向： |
向下 |
| 測力： |
30mN |
| 跟蹤角度： |
向上:77°,向下:87°(根據表面粗糙度，使用標準單切面測針) |
| 測針針尖： |
半徑:25μm,硬質合金針尖 |
| 基座尺寸(WxH)： |
600x450mm或1000x450mm |
| 基座材料： |
花崗巖 |
| 重量 |
5kg(CV-1000N2),115.8kg(CV-2000M4),124kg(CV-2000S4) |
| 主機： |
140kg(S4),150kg(H4),220kg(W4),140kg(S8),150kg(H8),220kg(W8) |
| 控制裝置： |
14kg |
| 遙控箱： |
0.9kg |
| 電源： |
100-240VAC±10%,50/60HZ |
| 電源： |
400W(僅限主機) |
| 型號 |
CV-3100S4 |
CV-3100H4 |
CV-3100W4 |
| 貨號(mm) |
218-421* |
218-422* |
218-423* |
| 貨號(inch) |
218-431* |
218-432* |
218-433* |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| 型號 |
CV-4100S4 |
CV-4100H4 |
SCV-4100W4 |
| 貨號（mm） |
218-461* |
218-462* |
218-463* |
| 貨號（inch） |
218-471* |
218-472* |
218-473* |
| X1軸測量范圍 |
100mm |
100mm |
100mm |
| 垂直移動 |
300mm電動立柱 |
500mm電動立柱 |
500mm電動立柱 |
| 花崗巖基座尺寸(WxD) |
|
|
|
| 尺寸(主機WxDxH) |
756x482x966mm |
756x482x1166mm |
1156x482x1176mm |
| 重量(主機) |
140kg |
150kg |
220kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| 型號 |
CV-3100S8 |
CV-3100H8 |
CV-3100W8 |
| 貨號(mm) |
218-426* |
218-427* |
218-428* |
| 貨號(inch) |
218-436* |
218-437* |
218-438* |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| 型號 |
CV-4100S8 |
CV-4100H8 |
SCV-4100W8 |
| 貨號（mm） |
218-466* |
218-467* |
218-468* |
| 貨號（inch） |
218-476* |
218-477* |
218-478* |
| X1軸測量范圍 |
200mm |
200mm |
200mm |
| 垂直移動 |
300mm電動立柱 |
500mm電動立柱 |
500mm電動立柱 |
| 花崗巖基座尺寸(WxD) |
|
|
|
| 尺寸(主機WxDxH) |
766x482x966mm |
768x482x1166mm |
1166x482x1176mm |
| 重量(主機) |
145kg |
155kg |
220kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| A適于UL/CSA,C適于適于臺灣地區,D適于CEE,E適于BS,DC適于中國,K適于EK,后綴適于JIS/100V | |
