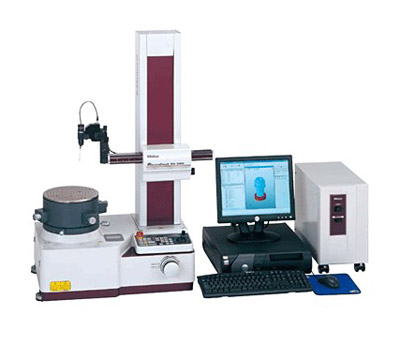

| 特點 |
| RA-2100提供高精度、高速度、高性能的圓度測量�？蓪ぜM行全自動的或帶數字調整臺(DAT)的人工調心、調水平。調 |
| 心、調水平以往是一項難度大、精度要求高的工作，使用RA-2100則變得非常簡單，不必經過特殊培訓就可成功操作，總體 |
| 測量時間大為縮短。 |
| 旋轉工作臺 |
| 回轉精度(徑向)： |
(0.02+3.8H/10000)μm;*(H為測量高度) |
| 回轉精度(軸向)： |
(0.02+3.8X/10000)μm;*(X為測量半徑) |
| 旋轉速度： |
1,2,4,6,10rpm(10rpm:自動調心) |
| 工作臺有效直徑： |
235mm(200mm:DS,DH型號) |
| 最大調心幅度： |
±3mm(±5mm:DS,DH型號) |
| 最大調水平幅度： |
±1° |
| 最大測量直徑： |
300mm |
| 最大工件直徑： |
580mm |
| 臺面最大承重： |
30kg |
| 垂直軸(Z軸) |
| 垂直移動： |
300mm(500mm:AH,DH型號) |
| 直線度(λc2.5)： |
0.12μm/100mm,0.18μm/300mm*(*0.3μm/500mm:AH,DH型號) |
| 與轉臺軸的平行度： |
0.7μm/300mm(1.2μm/500mm:AH,DH型號) |
| 定位速度： |
最大35mm/s |
| 測量速度： |
0.5,1,2,5mm/s |
| 最大檢測高度： |
300mm(外徑),300mm(內徑)[500mm:AH,DH型號] |
| 最大檢測深度： |
100mm |
| 水平臂(X軸) |
| 水平移動： |
175mm(包括工作臺旋轉中心25mm的突出量) |
| 直線度(λc2.5)： |
0.7μm/150mm |
| 與轉臺軸的垂直度： |
1.0μm/150mm |
| 定位速度： |
利用操縱桿,最大20mm/s |
| 測量速度： |
0.5,1,5mm/s |
| 測針和測頭： |
| 測量范圍： |
±400μm(±5mm;跟蹤范圍) |
| 測力： |
7-10mN(5級) |
| 標準測針： |
12AAB681,硬質合金球,φ1.6mm |
| 測量方向： |
雙方向 |
| 測頭角度調整： |
±45°(帶刻度) |
| 數據分析系統： |
| 分析軟件： |
Roundpak |
| 濾波類型： |
2CRPC-75%,2CRPC-50%,2CR-75%(相位校正),2CR-50%(相位校正),高斯濾波器,濾波器關斷 |
| 截止值： |
15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,
150-1500upr,手動設定* |
| 用于圓度評估的參考圓： |
LSC,MZC,MIC,MCC |
| 供氣： |
| 氣壓： |
390kpa(4kgf/cm²) |
| 耗氣量： |
30L/min |
| 電源： |
100VAC-240VAC,50/60Hz |
| 尺寸(WxDxH)： |
940x475x900mm(940x475x1100mm:AH,DH型) |
| 重量： |
180kg(200kg:AH,DH型) |
| 型號 |
RA-2100AS |
RA-2100DS |
RA-2100AH |
RA-2100DH |
| 貨號 |
211-843-1(mm/inch) |
211-863-1(mm)
211-873-1(inch) |
211-844-1(mm/inch) |
211-864-1(mm)
211-874-1(inch) |
| 工作臺的有效直徑 |
235mm |
200mm |
235mm |
200mm |
| 調心/調水平* |
AAT |
DAT |
AAT |
DAT |
| 最大調心幅度 |
±3mm |
±5mm |
±3mm |
±5mm |
| 立柱移動 |
300mm(標準立柱) |
500mm(高立柱) |
| 基本裝置重量 |
180kg |
200kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| A適于UL/CSA,C適于適于臺灣地區,D適于CEE,E適于BS,DC適于CCC,K適于EK,無后綴適于JIS/100V |
| *ATT:自動調節臺面 |
| *DAT:數字調節臺面 | |
